كيف تضبط قوس الاقمار كلها جيدا 100% من Hellasat الى Hispasat

السلام عليكم و رحمة الله تعالى و بركاته ...



هدا الموضوع تطرق له العديد من الاخوة و يعتبر من اهم المواضيع في هدا القسم ...

لان به نستطيع تركيب و ضبط اي صحن واي جهاز استقبال قبل برمجته و قبل تركيب الموطور ....


المشكل المطروح دائما هو ضبط 4 او 6 اقمار لكن البقية لا ...

لمادا ؟؟

يعني ان قوس الاقمار مضبوط منه فقط 50 او 60%




سأضع تفسير جديد و ضقيق وأطلب الله ان يكون في المستوى

لكي يتمكن كل شخص غير تقني بضبط صحنه وتركيبه بعد جهد طويل ...


على بركة الله ...


اول شيء نبدأ به هو جمع الصحن و هو الاهم ...


واهم شيء في الصحن عند جمعه هو ضبط هده القطعة من الصحن و تركيبها على الشكل التالي ...





القوس A في الاعلى
والتقب B في الاسفل

مهم جدا تركيبها بهده الطريقة
القوس الكبير في الاعلى


تم نتم العملية ونضع الصحن في مكانه ...


الان سنبدأ في تركيب و تتبيت الصحن تم ضبطه على الاقمار كلها ...
وهده صورة للاقمار المطلوبة تقريبا ...




عند وضع الصحن




القوس الاسود 1 هو القوس اللدي نبحت عنه
القوس الاحمر 2 هو قوس التركيبة



وهناك عدة اقواس ممكنة عند وضع الصحن منها :

1




2




3


4



اول قمر يجب البحت عنه هو النايلسات ...

لانه به نعرف تقريبا اتجاه الاقمار المتبقية لانه يوجد بوسط القوس تقريبا

ويجب ان يكون الصحن افقيا يعني ليس مائلا سواء على اليسار او اليمين ، عندها سنبدأ في البحت عن الاقمار المتبقية


نقط حاسمة لضبط قوس الاقمار ...



الصورة توضح ضبط الصحن على نايلسات و عندنا 3 او 4 اقمار اللتي توجد بقرب القمر نايلسات



الرقم 2 وضح ارتفاع الصحن في جهة الهسبسات و انخفاضه في جهة العربسات و هو الرقم 1



الرقم 3 هو الميكانيزم و نرى اين يجب توجيه ميكانيزم الصحن ، يعني الى اليسار قليلا ...


2



هده الصورة عكس الاولى يعني يمكن ان نقع في ارتفاع العربسات و انخفاض الهيسبسات



ويعني القيام بعكس الصورة الاولى اي نوجه الميكانيزم الى اليمين اي الى الهيسبسات


3



في هده الصورة و بعد القيام بالعمليات رقم 1 او 2 ، سنحصل سواء على القوس 100%

او سنحصل على هده الصورة و هنا نجد او يجب رفع او انخفاض الصحن قليلا ،

وفي هده المرحلة يجب تتبيت او الصحن جيدا مع العمود

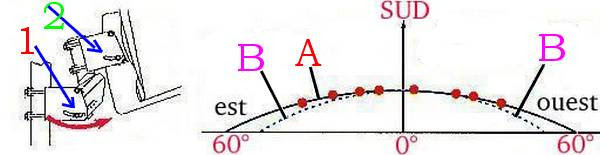

A القوس الدي نبحت عنه

B القوس الدي حصلنا عليه



1 و 2

العمليات التي سنقوم بها

لو يجب رفع الصحن لكي نتمكن من الحصول على القمرين بدون فقدان النايلسات يجب :

فتح رقم 2 ودفع الصحن الى الاسفل قليلا ،

بعدها نفتح الرقم 1 و نرفع الصحن قليلا ...

عندها العملية انتهت



لو العكس ، نفتح الرقم 2 و نرفع الصحن قليلا ...

تم فتح الرقم 1 و نخفض الصحن قليلا



العملية الاخيرة يجب القيام بها بدقة و ليس بسرعة لانها تتطلب فتح و غلق و دفع ...

عدة مرات للحصول على الاقمار كلها ...
